链条导向件作用原理及常见结构形式解析

链条导向件作为链传动系统中不可或缺的辅助元件，主要作用是限制链条运行轨迹、减少链条跳动及偏移，同时降低运行摩擦，延长设备寿命。随着工业输送系统的复杂化与高速化，对链条导向件的性能和结构也提出了更高的要求。

从原理上讲，链条导向件通过在链条运动区域内设置具有限定功能的支撑结构，实现对链条位置的物理引导，避免其脱轨或与其他部件产生干涉。尤其在高频启停、曲线传动或垂直升降场合，导向件的精度与耐磨性能显得尤为重要。

目前常见的链条导向件主要有以下几种结构形式：

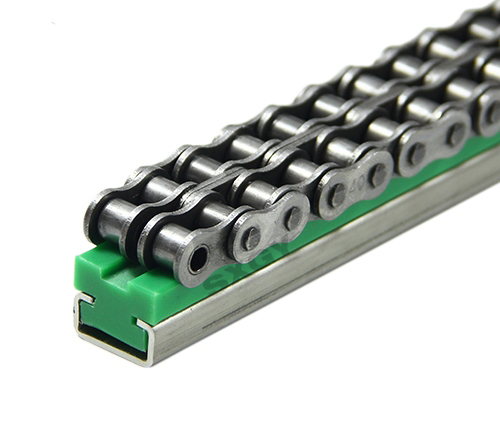

U型导向件：适用于双边链条运行，结构紧凑，适合食品输送与自动装配线。

单侧L型导向件：适用于靠墙布局或空间受限设备，便于单侧引导。

滑槽式导向件：用于高强度或高温链条系统，适合重载或高速运行场合。

环型导向件：用于输送方向需转弯的系统，如圆形传送带、分拣系统等。

在材质方面，链条导向件常使用高分子聚乙烯、尼龙或改性聚甲醛等材料。这些材料具备良好的耐磨性、自润滑性和耐冲击性，同时具有一定的抗化学腐蚀性能，可适应不同工业环境。

安装方式方面，多采用嵌入式安装或螺栓固定，部分高精度导向件还支持模块化拼装，便于维护与更换。为提高设备运行稳定性，设计导向件时还需结合链轮尺寸、链节间距、输送方向等参数进行匹配。

实际应用中，链条导向件广泛用于食品包装设备、物流分拣线、木材输送、机械自动化装配等多个行业。选择合适的导向件结构与材料，不仅提升设备的整体性能，还能有效降低故障率和运维成本。
