链条导向条拼接工艺长距离输送轨道对接规范

链条导向条拼接工艺长距离输送轨道对接规范

长距离输送线布置链条导向条时，受原材料单支长度、加工以及运输条件限制，需要采用分段拼接方式组成连续导向轨道。拼接位置处理不当，容易出现台阶、错位、伸缩挤压、卡链异响等问题，影响链条运行平顺度，加快链条与导向条的磨损。规范的拼接工艺，从分段规划、端面加工、对接间隙、固定方式到现场调试形成完整流程，多用于倍速链、滚子链输送、自动化流水线等长距离传动场景。

分段规划是拼接施工的前置环节。导向条单段长度结合机架支撑点位确定，不宜过长，也不宜拆分得过碎。分段接头尽量避开链条持续受力、高速冲击、工件重载经过的区域，优先安排在链条运行相对平稳的区间。并行双链条输送的导向条，左右两侧拼接缝需要错开排布，不要在同一截面位置对接，防止两条链条同时经过接头位置，同步产生抖动。在转弯、变向位置，尽量使用整根成型导向条，减少弯道处的拼接点位。

端面加工质量直接决定对接效果。拼接端面保持垂直于导向条长度方向，端面平整，无毛刺、斜口、崩缺。如果端面倾斜，对接后会形成高低台阶，链条滚子或者内片经过时产生刮蹭冲击。塑料类导向条裁切后，需要清理切口位置的碎屑与毛边，高分子材质裁切时留意控制切削速度，避免端面受热熔融，出现粘连或者变形。有精度要求的轨道，可通过铣削加工对接端面，保证两根导向条槽底、侧边挡边对齐。

对接间隙的设置需要兼顾导向精度与热胀冷缩特性。塑料材质导向条受温度变化影响会产生伸缩，间隙数值根据基材、现场环境温度确定。常温车间的高分子量聚乙烯、尼龙导向条，拼接处预留少量伸缩间隙；聚氨酯材质伸缩率偏大，间隙可适度放宽。间隙不能过大，链条滚子容易卡在缝隙位置；间隙过小，环境升温后导向条伸长，两段互相顶推，轨道整体拱起、偏移，出现翘边。拼接时槽底和两侧导向挡边保持齐平，不出现高低错边。

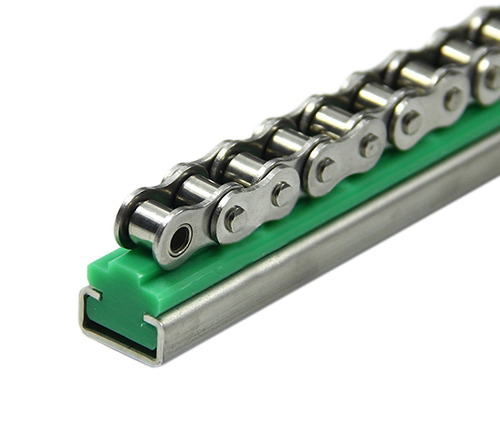

拼接配套的底座结构分为两种主流方案。一种是铝型材卡槽底座，导向条嵌入铝槽内部，底座通长连续，导向条分段放置在槽内。这种方式对拼接支撑稳定，更换导向条时不用拆卸底座，适合长距离流水线。拼接缝落在铝型材的支撑面上，底座托住两段导向条端头，不容易悬空下沉。另一种是直接在机架钢板上固定，导向条通过沉头螺栓锁紧，分段端头附近布置固定点位，距离接头不宜过远，防止端头悬空，链条碾压后出现翻边、下垂。

螺栓固定的排布有对应的规范。每一段导向条两端靠近接头位置都设置固定孔，减少端头浮动量；螺栓均匀排布，锁紧力度保持一致，避免单点压紧造成导向条扭曲变形。沉头螺栓顶面低于导向条表面，不能高出导向槽，防止刮伤链条。镶嵌式铝轨方案，卡槽内部预留限位台阶，导向条侧向定位，拼接时先对齐槽型，再压入卡槽，减少左右错位。不建议使用粘接作为长距离轨道的主固定方式，粘接部位受摩擦热、震动影响容易脱开，只适合轻载短距离辅助加固。

拼接完成后的对齐校验分为三个维度：槽底平面度、两侧挡边同轴度、整条轨道直线度。可以借助拉线或者靠尺沿导向槽走向检查，用手推动链条在轨道上滑动，感受接头位置有无阻滞、卡顿。链条低速试运行，观察滚子经过拼接缝时的状态，若有明显跳动、异响，标记接头位置重新修磨端面或者调整间隙。多机同步输送线，拼接调试完成后，再统一校准链条张紧度，避免张紧力偏差放大拼接带来的抖动。

不同材质导向条的拼接注意事项存在区别。高分子量聚乙烯韧性好，但热膨胀系数偏高，高温车间要放大伸缩余量；尼龙材质刚性更高，切削加工后内应力释放慢，裁切后静置一段时间再上机拼接，降低后期变形概率；聚氨酯导向条偏软，端头支撑不足容易压塌，接头下方须有底座支撑。金属导向条拼接，端面可以靠紧对接，同时做好接缝处打磨倒角，避免锐边划伤链条。

后期巡检与维护也要关注拼接点位。定期查看接缝间隙变化，高温季节留意导向条是否拱起，低温环境检查缝隙是否过大。接头位置如果持续磨损、出现凹槽，说明对接台阶超标，及时拆下修磨或者更换该段导向条。轨道出现拱起时，优先核查伸缩间隙是否不足，不要直接强行锁紧螺栓压制，避免导向条开裂。

链条导向条长距离拼接，核心是平衡对接平顺性和热伸缩余量。合理规划分段位置、做好端面处理、搭配连续支撑底座、控制对接间隙，完成之后配合链条空载试跑校验，能够降低接头带来的卡链、异响、异常磨损，保障长距离输送轨道长期稳定运行。
