链条导轨导向精度不足的诱因与调校优化实用方法

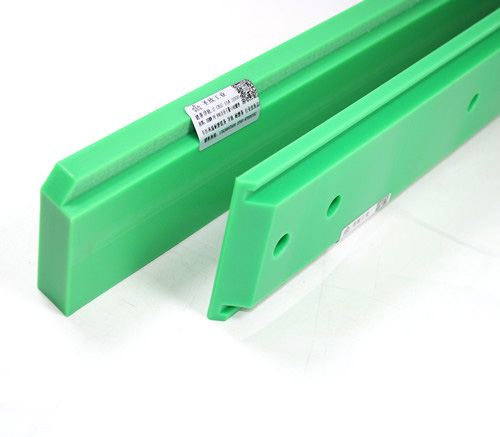

链条导轨是工业输送线、自动化传动设备的核心导向部件，核心作用是约束链条运行轨迹、降低运行抖动、保证传动定位精度。导向精度不足会引发链条跑偏、运行异响、定位偏差、单侧异常磨损等问题，严重时甚至出现卡链、脱链、断链故障，直接影响生产稳定性。导向精度问题并非单一因素导致，而是安装基准、加工精度、匹配间隙、传动系统、工况磨损多环节偏差的叠加结果，排查诱因、标准化调校优化，可有效提升导向精度，保障设备长期稳定运行。

1.链条导轨导向精度不足的核心诱因

（1）安装基准偏差，基底直线度不达标

安装基面是导轨精度的基础，基底偏差会直接传导为导轨的导向误差，也是现场常见的诱因。

基面平面度超差：安装基面凹凸不平、有凸起焊渣、凹陷变形，导轨固定后随基面扭曲，导向槽整体呈波浪形，链条运行时左右晃动；

直线度与平行度偏差：长距离导轨安装时未拉基准线找正，导轨整体偏移、弯曲，或多段导轨拼接处错位、有台阶，链条经过时受侧向力跑偏；

固定受力不均：安装螺栓对角锁紧顺序错误、单边上紧力度过大，导致导轨扭曲变形，导向槽侧壁倾斜，链条运行时单侧受力偏移。

（2）导轨自身加工缺陷，成型精度不足

导轨本体的加工精度是导向精度的上限，劣质产品从源头就存在精度缺陷。

导向槽尺寸公差大：挤出成型的高分子导轨槽宽、槽深偏差超标，槽壁不直、壁厚不均，链条在槽内间隙忽大忽小，运行轨迹波动；

成型变形：高分子量聚乙烯（UHMWPE）导轨挤出后冷却不均，出现自然弯曲、翘曲，安装后无法完全调直，导向直线度差；

导向面粗糙：槽壁有毛刺、凹陷、合模线凸起，链条运行时刮擦卡顿，运行平稳性下降，长期磨损后精度进一步恶化。

（3）链条与导轨槽型匹配不当，间隙失控

导向间隙是影响精度的核心参数，间隙过大或过小都会导致导向失效。

间隙过大：导向槽宽度远大于链条宽度，链条在槽内有充足的晃动空间，运行时左右摆动，定位精度差，高速运行时还会撞击槽壁引发抖动；

间隙过小：链条与导向槽侧壁紧压接触，摩擦力剧增，运行阻力大，还会加剧单侧磨损，很快出现磨偏、导向精度失效；

槽型不匹配：链条节距、滚子直径与导轨导向结构不兼容，比如滚子链用了平顶导向槽，链条运行时卡滞、跳动，轨迹不稳定。

（4）传动系统不同轴，张紧力偏载

导轨、主动链轮、从动链轮三者的共面度偏差，会让链条持续受侧向拉力，强行偏移导向轨迹。

链轮共面度超差：主动轮、从动轮的平面与导轨导向不重合，存在平行偏移或角度偏差，链条运行时持续偏向一侧，长期拉扯导致单侧导向面快速磨损，间隙变大后精度进一步下降；

链轮轴向窜动：链轮轴承间隙过大，运行时轴向窜动，带动链条左右偏移，导向精度波动；

张紧力不均匀：张紧装置两侧松紧不一，链条两侧拉力不等，受力大的一侧持续贴紧导向槽壁，偏磨严重，导向轨迹偏移。

（5）磨损变形与工况影响，精度持续衰减

设备运行过程中的磨损与环境变化，会导致精度逐步下降。

磨损不均：导向槽局部（如弯道、进料段）磨损严重，槽宽变大、出现沟槽，链条经过时轨迹偏移；

热胀冷缩变形：长距离高分子导轨未预留伸缩间隙，环境温度升高后导轨热胀拱起、弯曲变形，直线度超差；低温下材质收缩，间隙变大，晃动加剧；

侧向冲击负载：设备频繁启停、换向，或输送物料偏载，链条受侧向冲击力，反复挤压导向槽侧壁，导致导向面变形、磨损，精度快速衰减。

2.导向精度调校优化实用方法

（1）安装基准校准，保证基底直线度

从安装源头把控精度，是调校优化的基础。

基面预处理：安装前清理基面焊渣、凸起，用平尺配合塞尺检测基面平面度，误差控制在0.5mm/m以内；局部凹陷用垫片垫平，凸起打磨平整，保证导轨安装基底连续平直。

导轨找正调校：采用钢丝拉线法（短距离）或激光准直仪（长距离）设定安装基准，基准线与导轨导向重合；逐段调整导轨位置，用百分表检测导向槽侧壁的直线度，直线度误差控制在±0.3mm/m，全长累计误差不超过±1mm。

规范固定锁紧：螺栓采用对角均匀锁紧的方式，分2~3次逐步加力，避免单边上紧导致导轨扭曲；固定后再次复检直线度，确认无变形。

拼接处平滑处理：多段导轨拼接时，接口处导向槽对齐，台阶差控制在≤0.1mm，凸起部位用砂纸打磨平滑过渡；高分子导轨预留0.2~0.5mm的伸缩间隙，应对温度变化的热胀冷缩，避免拱起变形。

（2）优化导向间隙匹配，兼顾平稳与顺滑

合理的导向间隙是精度与寿命的平衡，需结合工况设定。

间隙标准选型：根据链条型号、运行速度、负载设定侧向间隙：低速轻载（≤0.5m/s）取0.1~0.3mm，中速中载（0.5~2m/s）取0.3~0.5mm，高速重载（＞2m/s）取0.5~0.8mm；弯道处间隙比直道放大0.2~0.3mm，避免卡滞。

可调式结构优化：精度要求高的场景，选用带调节螺栓的分体式导向件，可微调侧向间隙；运行一段时间后出现磨损，可通过调节螺栓补偿磨损量，维持导向精度，无需整体更换。

链条精度匹配：选用精度等级与导轨匹配的链条，控制链节距偏差；销轴、套筒磨损超标的链条及时更换，避免链条自身摆动放大导向误差。

（3）传动系统同轴调校，偏拉跑偏

链轮共面校准：用直尺靠紧链轮端面与导轨导向侧面，或用百分表检测链轮轴向跳动，调整链轮轴承座位置，保证链轮平面与导轨导向重合，共面度偏差≤0.5mm；链轮轴向窜动量控制在0.2mm以内。

张紧力均匀调整：张紧装置两侧同步调节，用张力计检测两侧链条张力，偏差控制在5%以内；空载试跑10分钟后观察链条跑偏情况，微调张紧侧松紧，将跑偏量控制在导向间隙的1/3以内。

导向过渡优化：链条进出导轨的位置设置导向喇叭口，平滑引导链条进入导向槽，避免入口处撞击、卡滞引发的轨迹偏移。

（4）工况适配与磨损补偿，维持长期精度

温度变形补偿：长度超过5米的高分子导轨，每隔3米设置一处伸缩节，或预留膨胀间隙；高温工况选用热变形系数更小的玻纤增强PE、金属衬塑导轨，降低温度变化对精度的影响。

偏载与冲击防护：有侧向冲击、物料偏载的场景，在受力侧增加加强型导向挡边，分散侧向力；频繁启停的设备设置缓冲程序，降低换向冲击，减少导向面冲击变形。

磨损动态补偿：定期检测导向槽磨损量，单侧磨损的导轨可调头安装，换另一侧受力；可调式导向件根据磨损量微调间隙，维持导向精度稳定。

（5）建立定期校准机制，闭环管控精度

将导向精度纳入设备点检体系：

每日点检：目视检查链条运行状态，有无跑偏、异响、抖动；

每月检测：用百分表、塞尺检测导轨直线度、导向间隙、链轮共面度，记录数据，形成磨损趋势台账；

每季度校准：对精度偏差部位进行调校，磨损超差的分段更换，保证导向精度始终在允许范围内。
