链条导向条是否带钢背结构

发布日期:2025-06-27 15:43:52 作者: 点击:0

链条导向条用于引导、支撑链条运行轨迹,防止链条跑偏、跳动与过度磨损。钢背结构是在高分子导向条底部附加金属支撑基座,常用材质为不锈钢或碳钢,主要起到增强刚性、压制热变形与便于螺栓固定的作用。

带钢背的导向条多用于长行程、高速度或高载荷场合。纯高分子材料如UHMW、HDPE虽然具有优异耐磨性能,但在受热或冲击负载作用下易出现挠曲、变形或剥离问题。增加钢背后,整体导向条刚性提升,避免因基材形变导致链条运行不稳或轨迹偏移。

钢背结构有焊接型、压铆型、复合粘合型三种工艺形式。焊接型通过点焊或连续焊固定高分子滑块与钢底板,适合高强度环境;压铆型通过螺钉压紧或嵌槽组合连接,便于更换维护;复合粘合型利用工业级胶层粘附,适合对热应力较敏感场合。

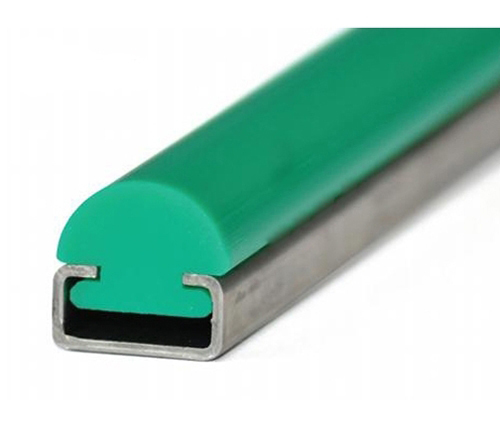

链条导向条

结构设计方面,常见钢背导向条包含预制螺孔、沉头孔、安装限位槽等结构,有利于快速装配、准确定位。部分产品配有导角、护边或内嵌式滑块轨,适配不同链条宽度与运行方向。钢背表面可镀锌、磷化或喷涂处理,提升防锈能力与安装稳定性。

在连续运行输送线中,链条产生热量与动能冲击,钢背导向条可有效吸收冲击应力,减缓高分子层疲劳老化速度。特别是在高温、高湿或含腐蚀性气体环境中,钢背结构可防止导向条下陷、翘边或螺丝松脱,提升整机稳定性。

应用场景涵盖食品加工、玻璃运输、重载输送、自动装配线等领域。安装时应确保钢背与设备框架接触面贴合平整,螺孔错位或预紧力不足可能导致局部鼓起或共振。根据链条摩擦系数、运行速度及载荷特性选择合适钢背尺寸与厚度,确保导轨系统整体耐久与平稳运行。
